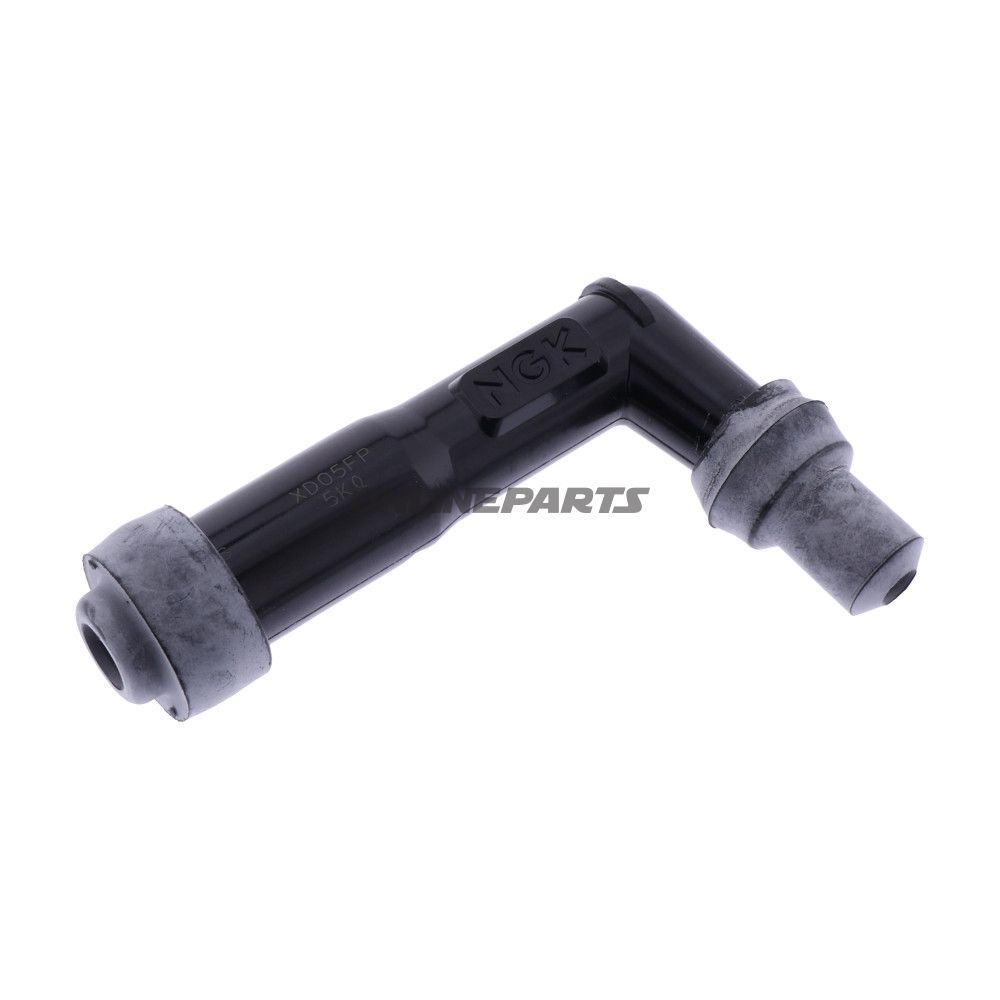

Tændrørsstik XD05FP sort NGK

Tændrørsstik (cap) til tændrør — vinkel 102°, modstandsbaseret undertrykkelse

Produkt: Tændrørsstik XD05FP sort fra NGK (MPN: 708.03.34, GTIN: 0087295186411). Dette tændrørsstik er beregnet til tilslutning mellem tændrør og tændrørsledning i forbrændingsmotorer, hvor der kræves indbygget interferensdæmpning og en robust, vejrbestandig udførelse.

Funktion og anvendelse

Stikket fungerer som det elektriske kontaktpunkt mellem tændrøret og tændingskablet/terminalen og indeholder et indbygget modstandselement for at dæmpe radiofrekvensinterferens (RFI/EMI). Den undertrykkende modstand på cirka 5 kiloohm reducerer støj over et bredt frekvensområde uden at påvirke motorens tændingskarakter negativt. Den 102° vinkel på stikket er velegnet til applikationer med begrænset plads, hvor en lige cap vil være uhensigtsmæssig.

Materialer og konstruktion

• Isolationsmateriale: Fenolharpiks (phenolic resin) — et isolerende, varmebestandigt plastmateriale, almindeligt brugt i tændingskomponenter for dets mekaniske styrke og termiske stabilitet.
• Modstandselement: Keramisk baseret modstand, som giver en stabil modstandsværdi med begrænset ændring under belastning og temperaturvariationer.
• Farve og finish: Sort, glat overflade med specialdesignet vandtæt dæksel for at forbedre tætheden mod fugt og forurening.
• Terminal: M4 tilslutningstråd/gevind for robust mekanisk og elektrisk forbindelse.

Tekniske egenskaber

De væsentligste tekniske specifikationer er:

• Type: Cap (tændrørsstik)
• Gevinddiameter ved tændrør: 10–12 mm (passer til de sædvanlige tændrørskærvstørrelser)
• Terminaltilslutning: M4
• Vinkel: 102°
• Modstand: 5 kΩ (supprimeret for interferens)
• Materiale: Fenolharpiks
• Farve: Sort
• Kabel: Leveres uden integreret kabel
• Integreret tændspole: Nej
• Yderligere: Særligt vandtæt dæksel for forbedret beskyttelse

Kompatibilitet og monteringsnoter

XD05FP er designet til almindelige tændrør med 10–12 mm gevinddiameter og til systemer, der kræver en modstandsbaseret RFI-udligning. Da produktet leveres uden kabel, skal passende tændingsledning og passende skærmning vælges afhængigt af køretøjets krav. Den M4-terminal kræver kompatibel kabelsko eller adapter for korrekt tilslutning.

Praktiske fordele i brug

• Indbygget modstand sikrer reduceret radiostøj uden synlig indvirkning på tændingsytelsen.
• Fenolharpiks giver god varmebestandighed og stabil mekanisk ydeevne i motorummet.
• 102° vinkel og vandtæt dæksel gør stikket anvendeligt i trange og fugtbelastede montageforhold.

Bemærk: Produktet leveres som et tændrørsstik uden tilhørende kabel. NGK er producenten bag produktet, og modelnummeret (MPN 708.03.34) samt GTIN 0087295186411 kan bruges ved kontrol af kompatibilitet og ved bestilling.
