Tænd/sluk-kontakt

Tænd-/sluk-kontakt til 12 V motorcykler (drejekontakt med sikkerhedslås)

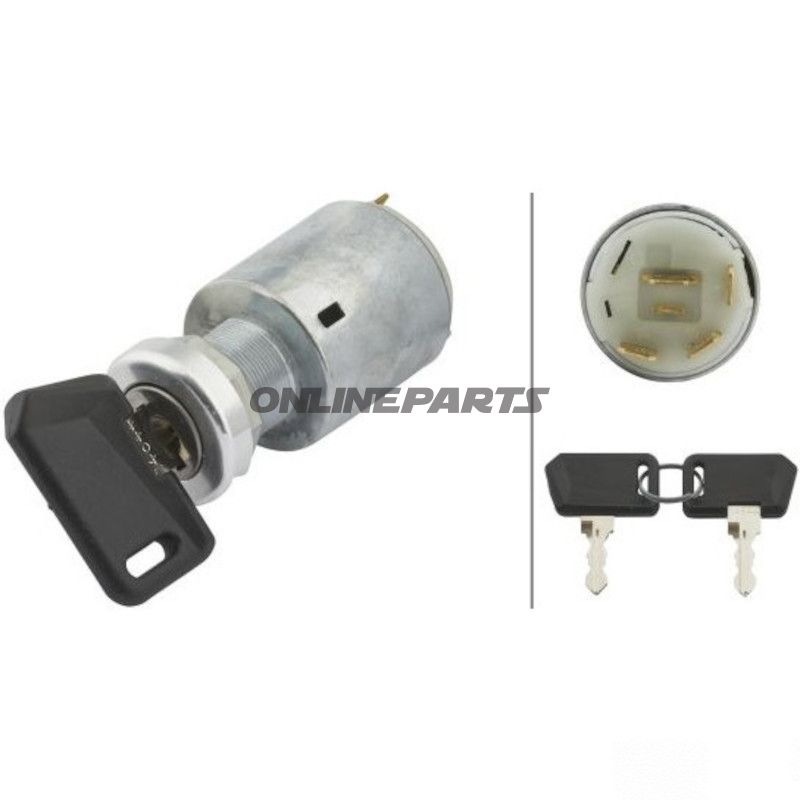

Produktoversigt: Denne tænd-/sluk-kontakt fra Hella (MPN: 145.12.51, GTIN: 4082300040913) er en mekanisk drejekontakt beregnet til 12 V elektriske systemer på motorcykler og lignende køretøjer. Den kombinerer tændingsfunktion og startfunktion i én enhed, inklusive mekanisk sikkerhedslås og to nøgler med plasthætte.

• Funktion: Drejekontakten styrer tænding og start via fire skiftestillinger: 0 = af (nøgle kan trækkes ud), 1 = særlige forbrugere tilsluttet, 2 = tænding aktiveret, 3 = start (anlasser) hvor særlige forbrugere er frakoblet. En indbygget mekanisme forhindrer gentagen start (anlasswiederholsperre).
• Nøglefunktion: Leveres med to nøgler med plasthætte. Nøglen kan trækkes ud i position 0. Når kontakten flyttes fra position 3 (start), fjeder den tilbage til position 2, så startaktiveringen ikke fastholdes.

Elektriske specifikationer og belastbarhed (12 V):

• Klemme 15 (tænding): maks. 25 A
• Terminal 50 (start): maks. 50 A
• Terminal 75 (særlige forbrugere/tilbehør): maks. 20 A

Materiale og design

Kontakten er udført med metalkontakter og plastkappe til nøglerne. Valget af materialer er rettet mod holdbar elektrisk forbindelse og mekanisk modstand mod gentagen brug. Metalkontakterne sikrer lav kontaktmodstand under belastning, mens plasthætten på nøglerne øger greb og minimerer slitage på nøgleringen. Konstruktionen er mekanisk simpel og egnet til værkstedsmiljøer, hvor adgang til udskiftning og vedligeholdelse kræves.

Kompatibilitet og anvendelse

• Designet til 12 V systemer, typisk motorcykler, scootere og små motoriserede køretøjer.
• Kontakternes strømkapacitet skal matches med køretøjets forbrugere; særligt startstrømmen går via terminal 50 (op til 50 A).
• Velegnet som reservedel ved slidt eller defekt tændingskontakt, når kravene til fysisk dimensionering og terminalkonfiguration stemmer overens med køretøjets eksisterende montagepunkt.

Installation og bemærkninger til mekanikere

• Kontrollér terminalmærkninger og ledningsføring før montering for at sikre korrekt tilslutning af klemme 15, 50 og 75.
• Ved høj startstrøm anbefales kontrol af tilstandsrelæer og sikringer i det elektriske anlæg for at undgå overbelastning.
• Da fjederretur fra position 3 sikrer, at start ikke fastholdes, bør installationsretningen tage højde for mekanisk plads til nøglemanøvre.

Brand og identifikation: Hella er angivet som producent/brand; produktet findes under MPN 145.12.51 og GTIN 4082300040913, hvilket kan bruges til dokumentation ved indkøb og reservedelsidentifikation.

Kort konklusion: Hella tændings-/startkontakt (145.12.51, GTIN 4082300040913) er en mekanisk drejekontakt til 12 V systemer med fire stillinger, sikkerhedslås og to nøgler. Den er designet til mekanisk robusthed og tydelig elektrisk kapacitet (25 A / 50 A / 20 A på de relevante terminaler) og er egnet som reservedel til køretøjer, hvor disse elektriske og mekaniske specifikationer matcher.
