Tændingskontakt med startspærre til motorcykel — Hella model 145.13.43 (1450806)
Produktoversigt: Denne tændingskontakt fra Hella (MPN: 145.13.43, GTIN: 4082300054859) er en 10-polet tænd-/startkontakt med låg og sikkerhedslås designet til køretøjer med 12/24 V systemer. Den kombinerer drejeaktivering med mekanisk nøglefunktion og integreret startspærre for at styre tænding, gløding og startsekvens.
- Brand: Hella
- MPN: 145.13.43
- GTIN: 4082300054859

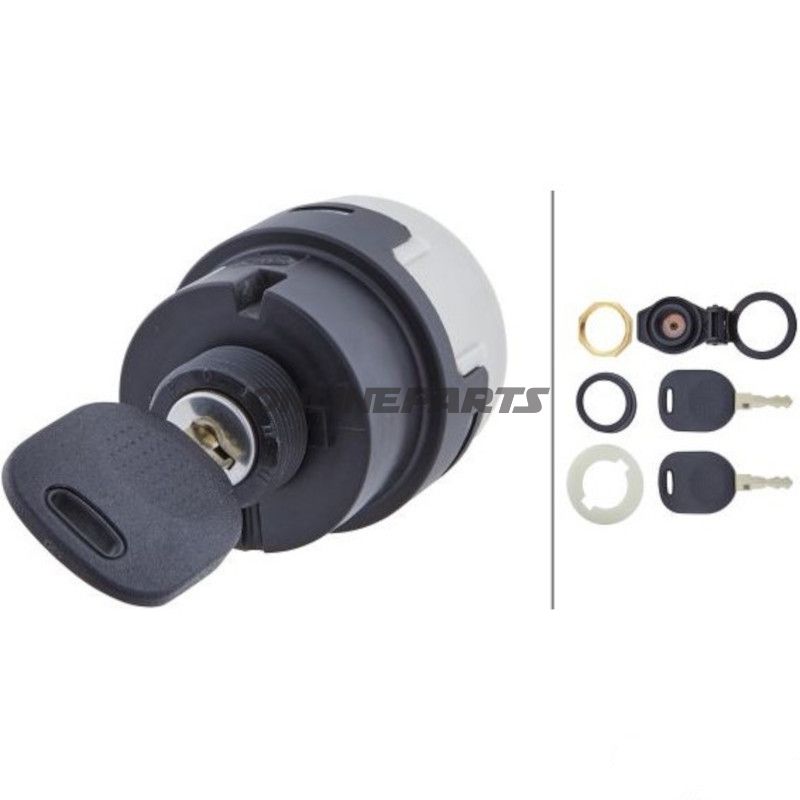

- Type: 10-polet tænd-/startkontakt med låg og to nøgler (plastkappe)
- Betjeningsform: Drejekontakt
Funktion og drift:
Kontakten har fem faste stillinger: P (parkeringslys), 0 (fra), 1 (køreposition), 2 (forvarmning/glødning) og 3 (start/anløbning). Nøglen er aftagelig i P- og 0-stillingerne. Fra position 2 og 3 er der tilbagespring (fjederretur) for at sikre, at startmotor ikke forbliver engageret efter motoren er startet. Skiftefunktionerne dækker tænding, forvarmning (vigtigt ved diesel/glødesystemer) og aktivering af startmotoren.
Elektriske specifikationer og belastbarhed:
Kontakten er specifikeret til både 12 V og 24 V systemer. Belastbarheden på de enkelte terminalkombinationer er angivet som følger (12 V / 24 V):
- Klemme 30 med 58: 8 A
- Klemme 30 med 15/54: 35 A (12 V) / 17,5 A (24 V)
- Klemme 30 med 19: 60 A (12 V) / 30 A (24 V)
- Klemme 30 med 17: 60 A (12 V) / 30 A (24 V)
- Klemme 30 med 50a: 60/18 A (12 V) / 40/5 A (24 V) — angiver adskilte belastningsscenarier på denne terminal
Materialer og mekaniske egenskaber:
Hella anvender korrosionsbestandige metallelementer til de elektriske kontakter og en plastdækket nøgle for komfort og isolering ved brug. Låget beskytter kontakten mod snavs og vejrlig, og sikkerhedslåsen øger mekanisk beskyttelse mod uautoriseret betjening. Drejemekanismen er konstrueret til gentagen brug med fjederretur i startstillinger for at forhindre utilsigtet fastholdelse af startmotoren.
Kompatibilitet og anvendelse:
Denne enhed er egnet til køretøjer og motorcykler, som kræver en 10-polet tænd-/startkontakt med de specificerede elektriske belastningsværdier og fem kontaktstillinger. Tjek altid systemspænding (12 V eller 24 V) og terminalnummerering på dit køretøjs elskema før udskiftning for at sikre korrekt tilslutning. På grund af den høje belastbarhed på visse terminaler er kontakten egnet til systemer med separeret gløde-/startstrømføring.
Sikkerhed og installation:
- Montering bør udføres af fagpersonale eller erfarne mekanikere med kendskab til køretøjets elektriske system.
- Afmonter batteriet inden udskiftning for at undgå kortslutning.
- Kontrollér terminalnummerering og kabelføring ved udskiftning for at undgå fejltilkobling.
Bemærkninger: Produktet leveres med to nøgler med plastkappe. GTIN og MPN er indarbejdet for entydig identifikation ved reservedelsbestilling og kompatibilitetstjek.
