Powerstikdåse 12/24V

Powerstikdåse 12/24 V til montering i instrumentpanel

Beskrivelse og funktion

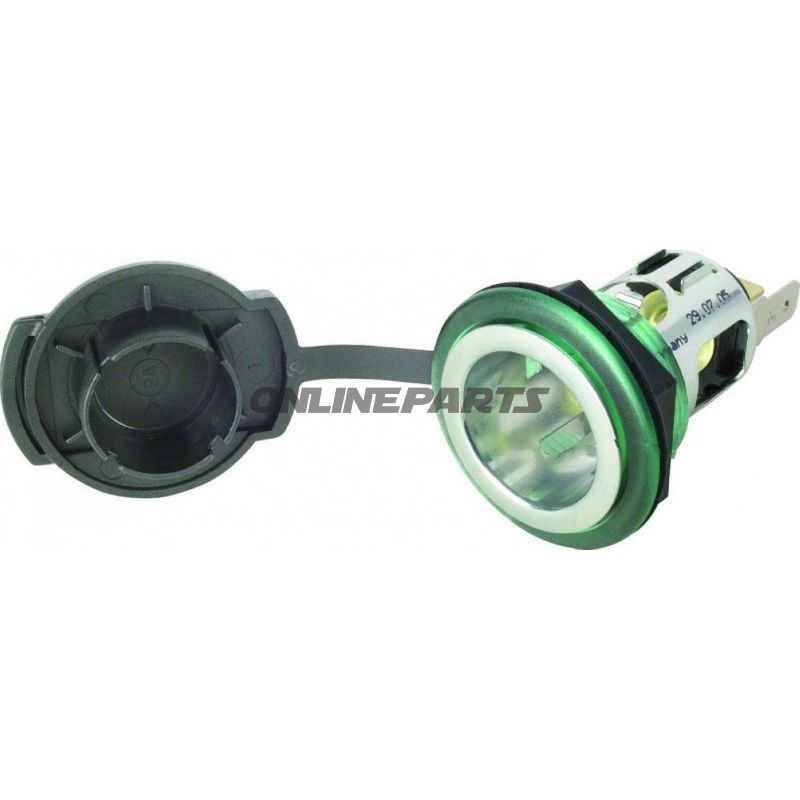

Denne powerstikdåse er en panelmonteret strømudtag til 12–24 V-systemer, beregnet til forsyning af tilbehør som opladere, GPS-enheder eller varmeudstyr på motorcykler og køretøjer. Stikdåsen monteres i en gevindskåret bøsning i instrumentpanelet og giver et standardiseret, centralt 12/24 V-udtag med mekanisk fastholdelse via medfølgende monteringsring (grøn, uden lys).

• Spænding: 12–24 V DC
• Strømkapacitet: typisk mindre end 15 A; kan klare op til 20 A ved kabeldiameter > 1,5 mm
• Monteringstype: gevindbøsning til fastgørelse i panel
• Paneltykkelse: 2–8 mm

Mål og tolerancer
Stikdåsen kræver en forsenket monteringsboring med diameter 27,8 mm (±0,1 mm). Indvendig diameter er 20,95 mm og udvendig diameter 21,85 mm. Disse dimensioner er relevante ved udskæring og ved valg af monteringsbøsning for at sikre korrekt pasform og elektrisk kontakt.

Materialer og egenskaber
Produktdata angiver en standard konstruktion for panelstik af typen 12/24 V. Materialevalget i denne type komponenter er typisk en kombination af korrosionsbestandige metaller til strømkontakter og en termoplastisk, varmebestandig husdel for panelmontering. Kombinationen sikrer elektrisk ledningsevne, mekanisk slidstyrke og modstandsdygtighed over for vibrationer, der forekommer på motorcykler. Den grønne fastholdningsring er ubelyst (ingen indbygget LED).

Kompatibilitet og anvendelsesområder
Stikdåsen er egnet til køretøjer med 12 V eller 24 V systemer og passer, hvor paneludskæringen følger de angivne mål. Brugere bør kontrollere, at tilsluttede kabler har passende tværsnit for at opnå den højere strømkapacitet (≥1,5 mm kabeldiameter for op til 20 A). Produktet er velegnet til både faste installationer og udskiftning af eksisterende paneludtag med tilsvarende dimensioner.

Sikkerhed og installation
Ved installation bør der anvendes korrekt dimensionerede kabler og sikringer i henhold til det tilsluttede tilbehørs strømforbrug. Sikre god afledning og korrekt moment ved fastspænding af gevindbøsningen for at undgå løse forbindelser og korrosion. Overhold køretøjets elektriske specifikationer for at undgå overbelastning.

Produktidentifikation
Denne enhed er identificeret med varenummer (MPN) 148.00.11 og GTIN 4026736144203. GTIN og MPN kan benyttes ved reservedelsbestilling og ved sammenligning med eksisterende monteringer for at sikre kompatibilitet.

Bemærk
Der er angivet en maksimal kontinuerlig strøm på <15 A under normale forhold, med mulighed for 20 A ved korrekt kabeldimension. Kontrollér altid ledningsførings- og sikringsopsætning ved installation.
