Gasfjeder 145MM 1100N bag luftventil hestetrailer

Gasfjeder 145 mm, 1100 N – til øvre bagventil på Westfalia hestetrailer

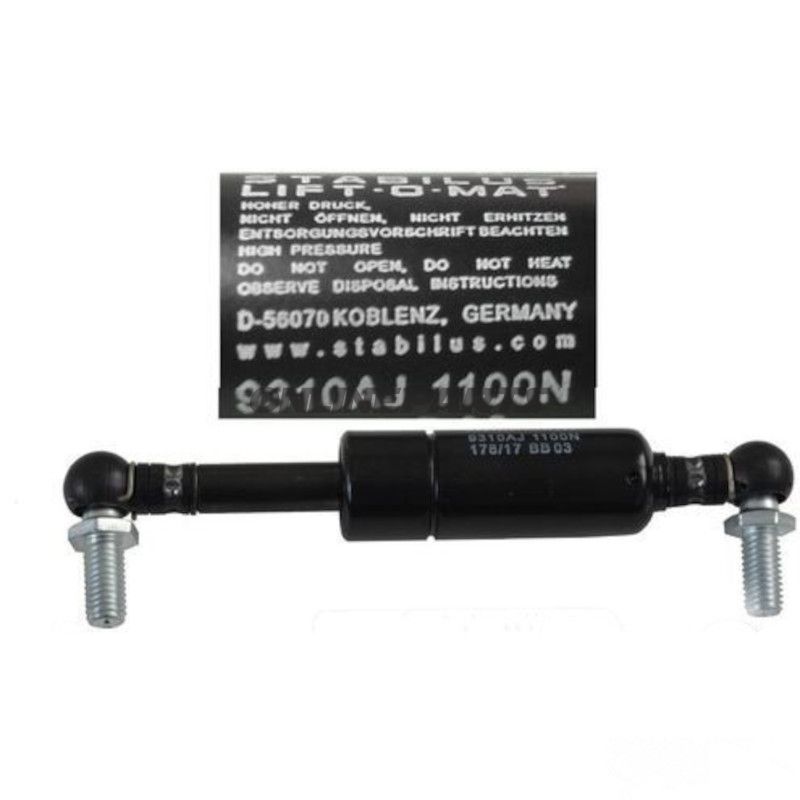

Denne gasfjeder fra Stabilus (GTIN: 4046577130456, MPN: 338.03.89) er beregnet til den øvre bagventil/luftventil på Westfalia Jupiter hestetrailer i GRP/kabinebag. Den anvendes som trykfjeder (gastrykfjeder/lift-o-mat) og hjælper med kontrolleret åbning og støtte af ventilationsklappen bagtil, så flappen kan holdes åben eller lukkes med jævn bevægelse og uden pludselige ryk.

• Funktion: Gasfjederen leverer et konstant modtryk (1100 N) der afbalancerer vægten af ventilationsklappen og muliggør kontrolleret løft og fastholdelse i åben position. Den mindsker belastning på hængsler og beslag ved at afbøde bevægelsen.
• Dimensioner og bevægelse: Maks. samlet længde ca. 145 mm, maks. indbygningslængde ca. 132 mm og slaglængde (hub) ca. 27 mm. Disse mål er afgørende ved udskiftning for at opnå korrekt funktion og monteringsgeometri.
• Konstruktion: Kropsdiameter ca. Ø22 mm og stangdiameter ca. Ø10 mm. Betegnelserne angiver robuste, men kompakte dimensioner passende til ventilationsklapper på hestetransportere.
• Montering: Begge ender har vinkellejer med indvendigt gevind M8 x 17 mm, som passer til standardbeslag og øjer på Westfalia Jupiter. Vinkellejerne tillader nødvendig vinkelkompensation ved åbning og lukning uden at indføre store sidelaster på stammen.

Materialevalg og overflade er udvalgt til udendørs/transportbrug: Stabilus gasfjedre anvender normalt stållegemer med korrosionsbeskyttelse på ydre hylster og en nøje slebet, forniklet eller chromeret stang for at modstå slid og fugt. Konstruktionen er tætnet med formstøbte pakninger for at minimere lækage af gas og forlænge driftstiden under varierende temperaturer og vibrationsmæssige belastninger, som typisk forekommer ved transport af heste.

Teknisk set betyder en trykværdi på 1100 N, at fjederen yder et forholdsvis højt støtte- og løftemoment, velegnet til tungere klapper eller situationer, hvor ventilationens hængselpunkt kræver større kraft for at holde klappen åben. Ved udskiftning skal du sikre, at den nominelle kraft og de målte indbygningsmål matcher originalen, så ventilens bevægelsesområde og dæmpning forbliver som tiltænkt.

Stabilus som producent er kendt for præcisionsfjedre til køretøjer og industrielle applikationer; GTIN 4046577130456 og MPN 338.03.89 gør denne enhed sporbar og relevant ved bestilling af korrekt reservedel til Westfalia Jupiter. Ved montering anbefales kontrol af beslagenes bærbarhed og fastgørelsesmomenter, samt en visuel inspektion af den eksisterende fjederplacering for at bekræfte match til de angivne mål (145/132/27 mm) og M8-gennemføringer.

• Specifikationer (opsummering):
  • Kraft: 1100 N
  • Maks. længde: ca. 145 mm
  • Indbygningslængde: ca. 132 mm
  • Slaglængde: ca. 27 mm
  • Kropsdiameter: ca. Ø22 mm
  • Stangdiameter: ca. Ø10 mm
  • Endefittings: vinkelleje med gevind M8 x 17 mm
  • Brand: Stabilus
  • MPN: 338.03.89
  • GTIN: 4046577130456

Ved tvivl om kompatibilitet med andre trailer- eller ventilmodeller bør mål tages direkte fra den eksisterende fjeder (samlet længde og indbygningslængde samt beslagmålinger). Dette sikrer korrekt funktion og sikkerhed ved transport af dyr.
