Ringtung 35,0 M16 JMP Pakke 5 stykker

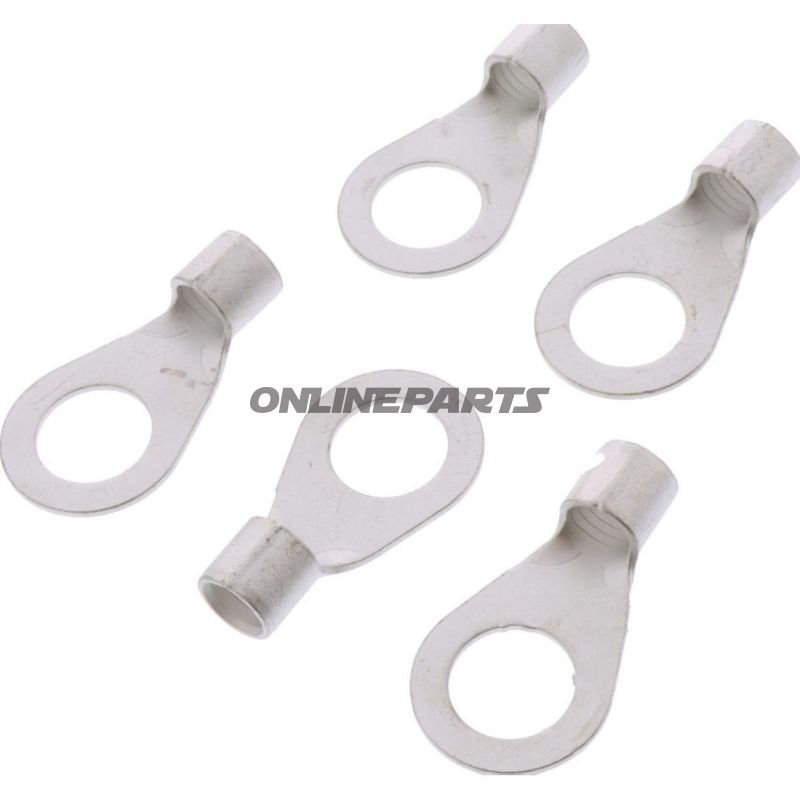

Uisoleret ringkabelsko (Ringtunge) til M16 – til ledningsdim. op til 35,0 mm²

Produktbeskrivelse: Denne uisolerede ringkabelsko fra JMP (MPN: 158.05.80, GTIN: 4043981277807) er udført som en traditionel ringtunge beregnet til fast montéring på skrue-/boltforbindelser med gevind- eller flangeforbindelse i M16-størrelse. Ringkabelskoen er dimensioneret til ledningstværsnit op til 35,0 mm² og har borehul med en indvendig diameter på cirka 17,0 mm i henhold til DIN 46234-standarder.

Funktion

• Skaber en mekanisk og elektrisk forbindelse mellem kabelleder og skrue-/boltpunkter, hvor gennemgående skrueforbindelse foretrækkes.
• Uisoleret design giver lav overgangsmodstand og tillader direkte metals-til-metals-kontakt ved montering på plader, masser eller jordpunkter.
• Egner sig til enkeltpolige ledningssamlinger, hvor pladsen kræver en robust ringforbindelse.

Materiale og egenskaber

• Materiale: Standardspecifikationer for denne type ringkabelsko er normalt udført i kobber eller forniklet kobber for god elektrisk ledningsevne og korrosionsmodstand. Produktdata følger DIN 46234, som beskriver dimensioner og materialegodkendelse for uisolerede ringtunger.
• Uisoleret udførelse: Ingen plast- eller gummibelægning – gør installation og krympning/termisk behandling irrelevant ved selve klemningen, men kræver korrekt håndtering for at undgå kortslutning mod nærliggende ledende dele.
• Svejsning/lodning: Produktet er ikke forud-svejset eller loddet til kablet; lederenden skal mekanisk crimps/klæmmes eller loddes efter installationspraksis for at sikre kontakt og mekanisk styrke.

Tekniske oplysninger

Kompatibilitet og anvendelse

• Velegnet til professionelle installationer i skilte, batteri- og jordforbindelser, maskinpaneler og motorcykelapplikationer, hvor en robust ringterminal med M16-borehul kræves.
• Brug sammen med korrekt dimensioneret kabelsko-crimper for at opnå en sikker mekanisk og elektrisk forbindelse. Overhold kabeltværsnitinformation for at undgå dårligt crimpe-/kontaktpunkt.
• Passer i installationer, der følger DIN 46234-dimensioneringer; kontroller mål mod eksisterende skrue-/boltkonfiguration før montage.

Monteringsanvisning (kort)

• Anvend et passende crimpeværktøj til uisolerede ringterminaler og verificer mekanisk fastholdelse.
• Hvis miljøet kræver ekstra korrosionsbeskyttelse, kan overfladebehandling eller brug af anløbsbeskyttende pasta overvejes, men undgå at dække monteringsfladen inde i ringåbningen.

Identifikation: Produktet leveres af JMP og identificeres ved MPN 158.05.80 og GTIN 4043981277807. Specifikationerne følger standarddimensioner iht. DIN 46234.
