Plug Sz-S 10/10

Dyvel / gennemgående anker Plug SZ‑S 10/10 til beton (M6)

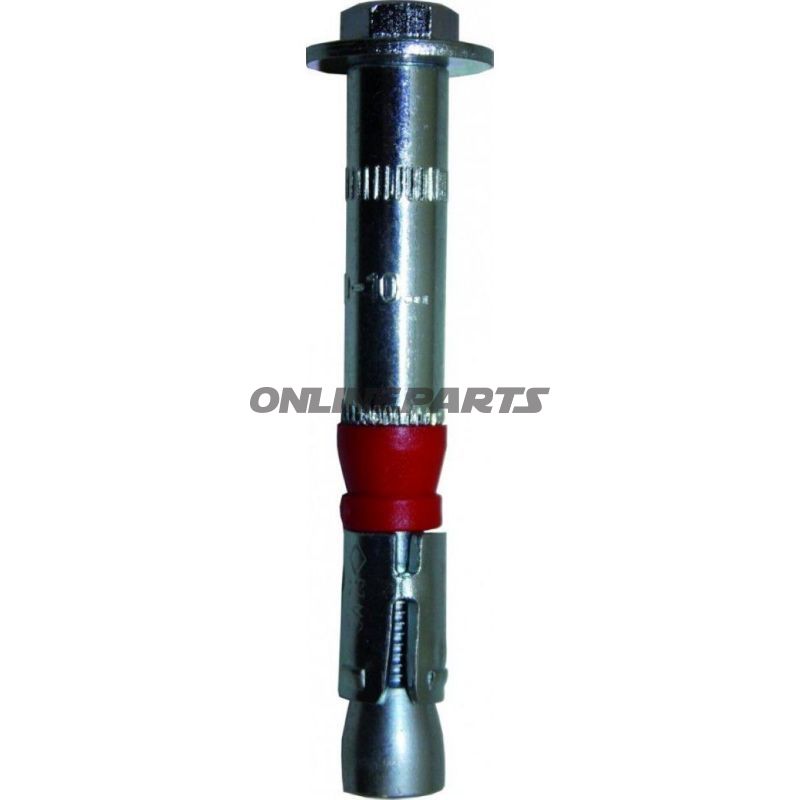

Kort om produktet: Plug SZ‑S 10/10 (MPN 486.90.04, GTIN 4043315043238) er et gennemgående højtydende ankersystem beregnet til medium til tunge forankringer i revnet og urevnet beton. Systemet er udført med en tredelt spredehylse og en plastisk presring, der sikrer holdbar sammenpresning af fastgørelsesdelen mod underlaget.

Funktion

• Gennemgående montage: ankeret føres gennem emnet og aktiveres i borehullet i betonen ved tilspænding.
• Tredelt spredehylse fordeler belastningen i borehullet og muliggør høje tilladte træk- og forskydningsbelastninger selv ved små aksel‑ og kantafstande.
• Plastisk presring fastholder komponenten og forhindrer slør mellem fastgørelsesdel og underlag over tid.

Tekniske data og dimensioner

• Borediameter: 10 mm
• Samlet længde: 75 mm
• Gevind: M6
• Borehuldybde: 65 mm
• Nødvendig forankringsdybde i beton: 60 mm
• Max. fastspændingsstykkelse på komponent: < 10 mm
• Anbefalet tilspændingsmoment: 15 Nm
• Produktidentifikation: MPN 486.90.04, GTIN 4043315043238

Materialevalg og egenskaber

Ankerets spredehylse er en specialudformet metalhylse, designet til ensartet udvidelse ved tilspænding, hvilket sikrer høj bæreevne i revnet beton. Den integrerede plastiske presring er valgt for at give stabil kontaktflade og reducere punktbelastning og slør. Valget af materialer og geometrien er optimeret til at opnå stabile træk‑ og tværbelastningsværdier uden aggressive antagelser om levetid — anvendelse bør ske i overensstemmelse med gældende montageanvisninger og betonens tilstand.

Anvendelsesområder

Velegnet til fæstning af:

• Stålkonstruktioner og søjler
• Gelændere og rækværk
• Maskinfundamenter
• Stilladser og konsoller

Plug SZ‑S 10/10 er udviklet til både revnet og urevnet beton, hvor der kræves medium til kraftig forankring og hvor pladsen mellem anker og kant eller mellem ankrene er begrænset.

Montagebemærkninger

• Bore hul med 10 mm bor til 65 mm dybde. Rens boret hul for borestøv før montering.
• Sørg for minimum forankringsdybde på 60 mm i betonen.
• Anvend anbefalet tilspændingsmoment 15 Nm for korrekt aktivering af spredehylsen og for at undgå overbelastning.
• Check komponenttykkelse; max. fastspændingsstørrelse er under 10 mm.

Overvejelser ved valg

Dette ankersystem er konstrueret til høje lastkrav ved begrænset plads og er egnet, hvor små aksel‑ og kantafstande udfordrer andre typer dyvler. For dokumenterede lastværdier og godkendelser bør der refereres til fabrikantens ETA‑dokumentation og relevante normer ved dimensionering.

Identifikation: Plug SZ‑S 10/10, MPN 486.90.04, GTIN 4043315043238.
