Vedligeholdelsesenhed 1/2"

Vedligeholdelsesenhed 1/2" (Wartungseinheit) til trykluftsystemer

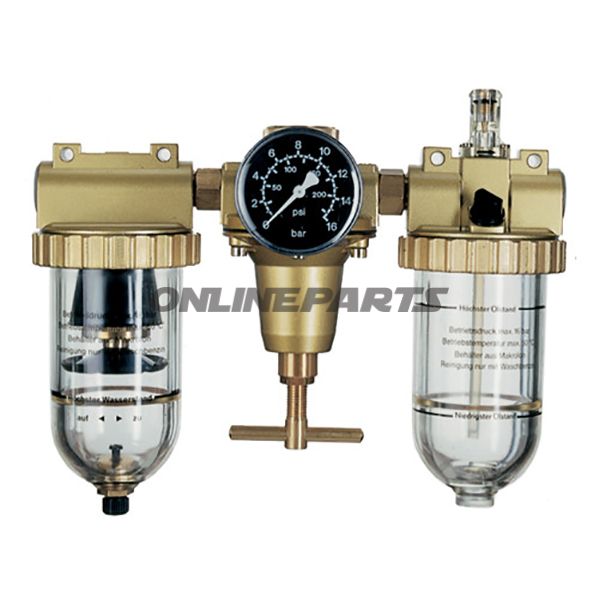

Denne vedligeholdelsesenhed fra EWO (GTIN: 4030875000221, MPN: 656.03.79) er beregnet til montering i trykluftledninger for at sikre filtrering, afvanding og trykovervågning. Enheden leveres med plastbeholdere, manuel aftapning og et integreret manometer, så mekanikeren hurtigt kan kontrollere og fjerne kondenseret vand og partikler fra systemet.

Funktion og anvendelse

• Filtrering: Fjerner faste partikler og beskytter downstream-komponenter som ventiler og regulatorer.
• Afløb/afvanding: Manuel drænefunktion til sikring af at kondenseret væske kan fjernes kontrolleret uden at afbryde systemet.
• Trykovervågning: Indbygget manometer gør det muligt at aflæse driftstrykket direkte ved vedligeholdelsesenheden.
• Anvendelse: Velegnet til industrielle og værkstedsmiljøer, hvor luftkvalitet og kondenshåndtering har betydning for driftssikkerhed.

Tekniske væsentligheder

• Tilslutning: G 1/2" (1/2 tomme).
• Nominel bredde: DN 15.
• Kontrolområde: 0,5 til 10 bar.
• Maksimalt driftstryk: 16 bar.
• Driftstemperatur: 0 °C til 50 °C.
• Flowhastighed ved 6 bar: ca. 110 m³/h.
• Dimensioner (Ø x H): 281 x 1.117 mm.
• Trykafhængighed: < 2 %.
• Brugbar beholderkapacitet (vand): ca. 80 cm³; brugbar olietankkapacitet: ca. 135 cm³.

Materialevalg og egenskaber

Enheden anvender plastbeholdere for kondensat og olie, hvilket reducerer vægt og korrosionsrisiko sammenlignet med metalbeholdere. De plastmaterialer, der normalt benyttes til denne type komponenter, er dimensioneret til kommerciel drift ved de angivne temperatur- og trykområder. Manometeret er monteret for hurtig visuel kontrol og er egnet til de specificerede trykniveauer. Den manuelle dræneventil er en enkel mekanisk løsning, der kræver minimal vedligeholdelse og giver kontrolleret udtømning af opsamlet væske.

Kompatibilitet og installation

• Passer til installationspunkter med G 1/2" gevind og rørsystemer designet for DN 15.
• Kontroller at driftstrykket i systemet ikke overskrider 16 bar, og at driftstemperaturen holdes inden for 0–50 °C.
• Ved montering anbefales placering hvor kondensering typisk forekommer, samt tilgængelighed for manuel tømning af beholderen.

Identifikation

Produktet sælges under mærket EWO og identificeres ved producentnummer (MPN) 656.03.79 samt GTIN 4030875000221. Disse oplysninger er nyttige ved genbestilling, reservedels­søgning og kvalitetsdokumentation.

Bemærkninger

• Oplysninger om kapaciteter og flow er baseret på producentens angivelser; faktiske værdier kan variere med installationens tilstand og arbejdsgivere.
• Produktet leveres normalt som en enkelt vedligeholdelsesenhed; eventuel emballage eller leveringskvantum kan variere og bør afklares ved køb.
