Vedligeholdelsesenhed 3/8

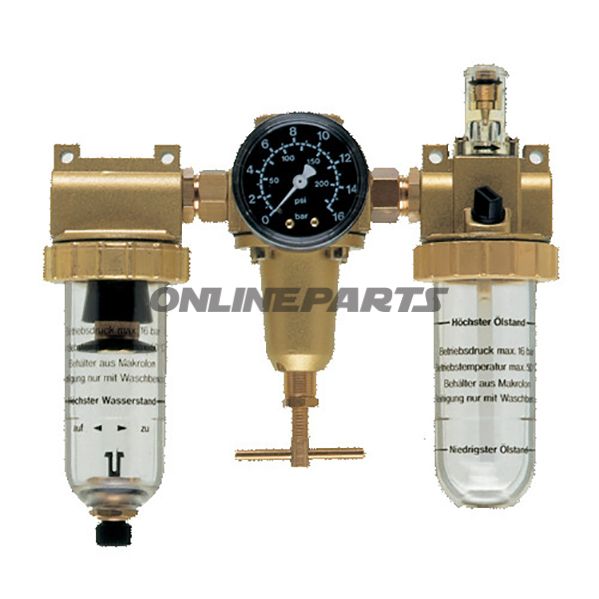

Vedligeholdelsesenhed 3/8 (Serviceenhed DN 6) til trykluftsystemer

Denne vedligeholdelsesenhed fra EWO (GTIN: 4030875000214, MPN: 656.03.61) er en kompakt serviceenhed til trykluftinstallationer med G 3/8"-tilslutning. Enheden kombinerer filtrering, regulering og smøring i én modulær enhed og er beregnet til at sikre stabilt driftstryk, afskillelse af kondensat og dosering af olie hvor det er nødvendigt i pneumatiske systemer.

• Funktion: Regulerer og stabiliserer trykket i systemet, fjerner kondensvand gennem manuel afspærring og tilfører små mængder olie til downstream-komponenter for at beskytte ventiler og cylindre mod slitage.
• Tilslutning og størrelse: G 3/8"-tilslutning, nominelt DN 6. Fysiske mål (diameter x højde): 196 x 186 mm.
• Tryk- og temperaturområde: Kontrolområde 0,5–10 bar, maksimalt arbejdstryk 16 bar. Arbejdstemperatur 0 °C til 50 °C.
• Ydeevne: Flow ved 6 bar driftstryk: 30 m³/h. Formtrykafhængighed < 3 %.
• Beholdere: Plastbeholdere med manuel dræning. Anvendeligt beholderindhold (filter/opsamling): 25 cm³; brugbart oliebeholderindhold: 40 cm³.

Materialevalg og konstruktion er tilpasset praktisk vedligehold: hus og beholdere i korrosionsbestandig plast reducerer vægt og risiko for korrosion, mens manuelle afløb giver enkel kontrol ved service. Manometeret gør det muligt at aflæse og finjustere udgangstrykket hurtigt uden ekstra måleudstyr.

Tekniske egenskaber som lav formtrykafhængighed (< 3 %) og et relativt højt flow ved normal drift (30 m³/h ved 6 bar) betyder, at enheden fastholder stabil regulering under varierende belastninger i mindre og mellemstore pneumatiske kredsløb. De angivne driftsbegrænsninger (maks. 16 bar og 0–50 °C) bør overholdes for at sikre funktion og levetid.

Anvendelsesområder omfatter generel trykluftdistribuering, mindre industrielle installationer, værksteder og automationsudstyr hvor G 3/8"-interface og DN 6-niveau er relevant. EWO som producent (MPN 656.03.61) angiver standardmål og pålidelighed for denne type serviceenheder.

Ved valg og montering skal man sikre korrekt orientering i forhold til flowretning, passende fastgørelse og placering efter hovedfilter/regulator i anlægget, samt regelmæssig visuel kontrol og tømning af kondensatbeholderen via den manuelle afblæsning. Overhold altid systemets maksimale tryk- og temperaturgrænser.
