Vippeswitch Tænd/Sluk

Vippeswitch tænd/sluk til instrument- og funktionsbelysning

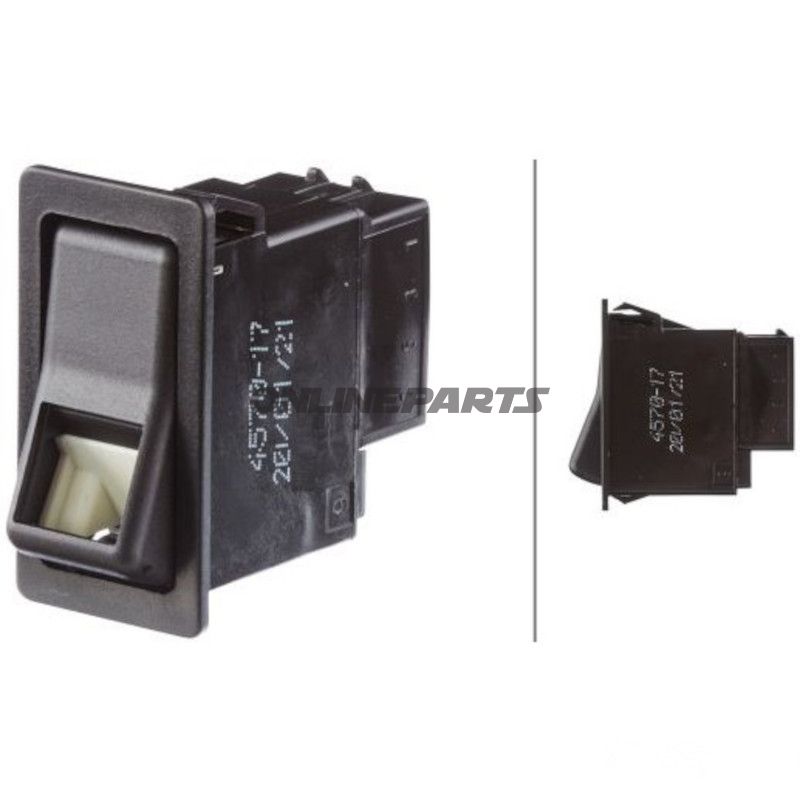

Denne vippeswitch fra Hella (GTIN: 4082300054880, MPN: 108.13.14) er en universel indbygningskontakt beregnet til indvendig brug i erhvervskøretøjer og personbiler. Den er designet til lokaliserings- og funktionsbelysning (ikke til glødelamper) og tilbyder en enkel, mekanisk betjeningsløsning med tre stillinger.

Funktion

• To-trins vippeswitch med tre skiftstillinger: 0 = slukket, 1 og 2 (fx lave/høje eller to separate kredsløb afhængigt af installation).
• Tiltaktivering (vippemekanisme) med raster (låsende/trappende) følelse, som giver tydelig taktil feedback ved skift.
• Kombinationskontakt udført som lukker (enkelt kredsløb), hvilket betyder at kontakten slutter strømmen i de ønskede positioner.

Elektriske og mekaniske egenskaber

• Belastbarhed ved 12 V: 16 A; ved 24 V: 8 A. Disse værdier angiver kontakternes maksimale strømkapacitet under normal drift.
• Antal forbindelser: 5 terminaler, hvilket muliggør forskellige koblings- og signalopsætninger.
• Monteringstype: fladstiktilslutninger 6,3 mm (tre pladser specificeret). Brug korrekte kabelsko for sikker og vibrationsbestandig forbindelse.

Materialer og konstruktion

• Hus: sort, struktureret plast. Materialet er valgt for kombinationen af lav vægt, modstandsdygtighed over for indvendige miljøer og tilfredsstillende æstetik til instrumentpaneler.
• Modulær opbygning: delen er udført i en form, der gør den nem at indsætte i paneler og at erstatte ved service, samtidig med at den muliggør standardiserede elektriske tilslutninger.
• Høj omskiftningskapacitet: kontakterne er konstrueret til gentagen mekanisk aktivering uden hurtig slitage under normale driftsforhold.

Anvendelsesområder og kompatibilitet

• Velegnet til lokaliseringsbelysning, instrumentbelysning eller funktionelle lystemål i lastbiler, varevogne og personbiler — hvor der anvendes LED eller andre ikke-glødende lyskilder.
• Universal indbygningsdesign passer til standardpaneludskæringer og industriens fladstik-tilslutningspraksis (6,3 mm).
• Hos mekanikere og erfarne motorcykelejere anvendes denne type switch ofte til styring af ekstralys, interiør- eller arbejdsbelysning, hvor enkel funktion og robusthed er vigtig.

Installation og tekniske bemærkninger

• Sørg for korrekt sikring i henhold til den belastning kontakten skal bære (brug sikringer der matcher kredsløbets strømforbrug og ledningstværsnit).
• Brug passende fladstikterminaler og krympeflex eller andre korrosionsbeskyttende foranstaltninger for at sikre langtidsholdbar tilslutning i køretøjets indre.
• Ved kobling af flere funktioner (fx to separate udgange) bør du kontrollere koblingsdiagrammet og sikre at belastningen pr. udgang ikke overskrider de angivne 16 A / 8 A.

Identifikation

• Producent: Hella. Produktet leveres under Hella's standard MPN 108.13.14 og kan entydigt identificeres via GTIN 4082300054880.

Denne vippeswitch er et praktisk valg når der ønskes en simpel, pålidelig mekanisk tænd/sluk-funktion til indvendig belysning og tilbehør. Materialevalg og elektriske specifikationer gør den egnet til professionel brug i køretøjsinstallationer, forudsat korrekt dimensionering og montering.
