dyvel SZ-B 24/100

Dyvel til gennemstikningsanker — SZ-B 24/100 til M16-forbindelser i beton

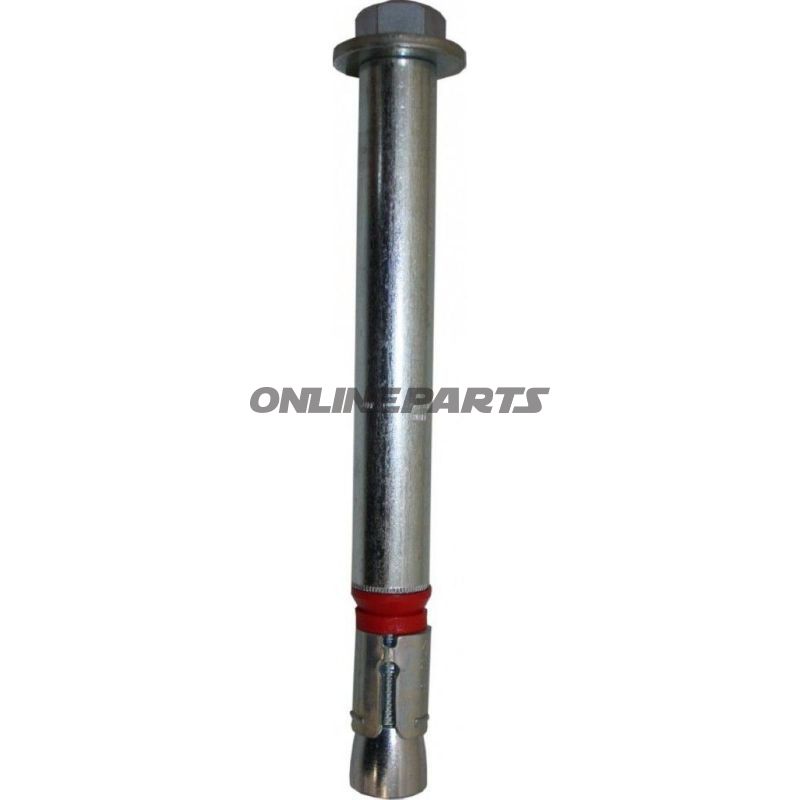

Produkt: dyvel SZ-B 24/100 fra Nussbaum (MPN: 486.91.11, GTIN: 4043315041548)

Denne dyvel er udviklet som del af et gennemstikningsanker-system (SZ-B) til medium- og tungt belastede fastgørelser i både revnet og urevnet beton. Systemets funktion er at skabe en mekanisk forankring ved indsættelse gennem elementet og ekspansion i det bagvedliggende betonlag, så faste komponenter som stålkonstruktioner, gelændere, maskiner, stilladser og konsoller kan fastholdes under både træk- og forskydningspåvirkninger.

• Funktion og virkemåde: Dyvlen føres gennem forborede hul, skruebolten trækkes til og specialhylsen spreder sig tredelt mod betonens inderside. Den plastiske sammentrykningsring (trykring) sikrer varig spænding mellem fastgørelsesdelen og underlaget, hvilket mindsker risiko for slør over tid.
• Anvendelsesområder: Egnet til middel til kraftige forankringer i revnet og urevnet beton — f.eks. stålunderstøtninger, gelændere, maskinophæng, stilladsfittings og konsoller.

Materialer og egenskaber

Dyvlen består af en specialudformet ekspansionshylse og en plastisk trykring. Hylsens tredobbelte spredeprofil er designet til at fordele belastningen jævnt i betonvævet ved små aksel- og kantafstande, hvilket øger den tilladelige lastkapacitet uden at kræve større betonvolumen. Materialevalget kombinerer metalkomponenter til bærende elementer med en plastisk ring, der bevarer fastholdelse og mindsker korrosion i kontaktflader. Konstruktionen er praktisk indrettet for pålidelig mekanisk låsning fremfor kemisk binding; derfor er korrekt boring og tilspænding afgørende for opnåede bæreegenskaber.

Tekniske data

• Boringsdiameter: 24 mm
• Samlet længde (døvlelængde): 237 mm
• Gevind: M16
• Borehuldybde: 180 mm
• Nødvendig forankringsdybde i beton: 120 mm
• Max. klemmestyrke på komponent: < 100 mm
• Anskruningsmoment for dyvel: 160 Nm

Kompatibilitet og montageanvisning (kort)

• Forbor altid med 24 mm bor og rengør borehullet grundigt for borestøv før montage.
• Sørg for mindste forankringsdybde 120 mm for at opnå de angivne bæreevner.
• Tilspænd til rekommenderet moment (160 Nm) for korrekt ekspansion uden overbelastning af gevind eller hylse.
• Kontroller kant- og akselafstande i forhold til projektets krav; SZ-B-designet muliggør relativt små afstande, men følger altid projektspecifikationer og gældende normer.

Kort bemærkning om godkendelse

SZ-B-typen er nævnt som ETA, option 1-godkendt i kildeoplysningerne. Det betyder, at systemet er udviklet med henblik på højtydende forankringer under betingelser, hvor en europæisk teknisk godkendelse (ETA) forventes eller kræves. For projektspecifik dokumentation og lasttabeller bør relevant ETA-dokumentation og producentens monteringsvejledning konsulteres.

Brandet Nussbaum og artikelnummeret 486.91.11 er angivet som identifikation; GTIN 4043315041548 kan anvendes ved opslag af produktets officielle datablad eller ved indkøbskontroller.
